長良川本流沿い露頭編　その１２０ 八幡町西乙原右岸の層状チャートの褶曲 ：郡上市八幡町西乙原右岸露頭（長良川鉄道鉄橋の橋脚下流（西）７０ｍほどの右岸露頭）

 　郡上市八幡町西乙原の長良川に架かる鉄橋の西（下流側）７０ｍほどの右岸には、層状チャートが露出しています。チャートは、砂や泥の供給がないような陸地（大陸）から離れた深海底で、放散虫などの微小な生物の遺骸が堆積したものがもとになっています。それが、海洋プレートによって運ばれ、大陸の縁（現在の日本列島）に付加したものを現在見ているのです。本来チャートは深海底で水平方向に堆積していますが、陸地に付加したため、現在はかなり変形した状態で露出していることが多いです。ここの層状チャートを見ると、地層に外から力が加わり褶曲している（曲がっている）のがよくわかります。層状チャートは、淡緑青灰色～暗青灰色をした数ｃｍ～７ｃｍ厚のチャート層の間に、灰色をした数ｍｍ～５ｍｍ厚の泥岩層をはさんでいます。

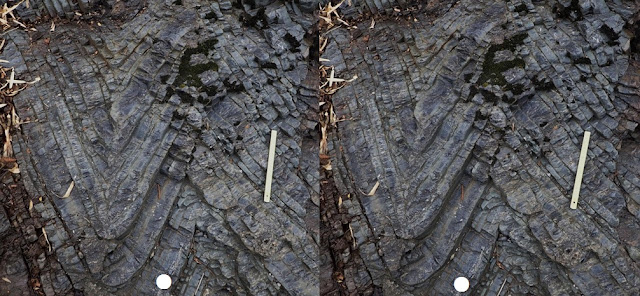

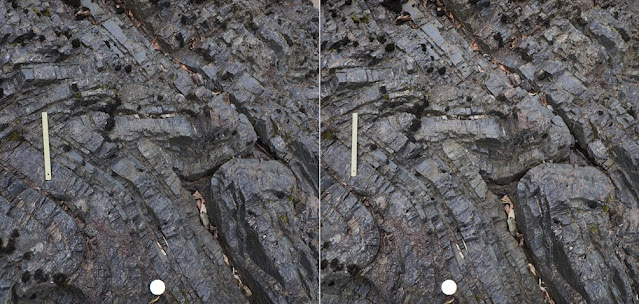

地質図において、褶曲した層状チャートの露頭（×地点）は、灰色（Mmx）の中にあり、灰色はメランジュからなる地層です。この層状チャートは、メランジュ中の巨大な岩塊だと考えられます。ちなみに、この露頭の東（上流側）には混在岩が分布しています（次回に紹介）。写真が五種類ありますが、上の写真は褶曲した層状チャートの露頭を西からパノラマで撮ったもので、中上の写真は上の写真の中央部を撮ったものです。真中の写真は、上の写真（または中上の写真）のハンマー付近を近づいて撮ったものです。中下と下の写真は褶曲が見やすいところを近づいて撮ったもので、中下の写真は上の写真に写っているハンマーの右側を西から、下の写真は上の写真に写っているハンマーの左下少しはなれたところを南西から撮りました。スケールとして置いてあるハンマー、黄色の定規の長さはそれぞれ約２８ｃｍ、約２０ｃｍです。中上と中下、下の写真は同じような写真が二枚並んでいますが、写真の下部にある白丸を、左の写真は左目で、右の写真は右目で見て、重ね合わせるようにすると立体的に見えます。（地質図はＨＰ「ジオランドぎふ」より　岐阜県博物館提供）
