    郡上市八幡町名津佐には、長良川鉄道を横切る遮断機のない名津佐踏切があります。そこを渡り、北西方向にある竹やぶの中を通って河原へ下ります。河原には混在岩が広く分布しています。ここで見られる混在岩は、黒色泥岩の中に、おもに数ｃｍ～１ｍほどの大きさが様々な砂岩やチャートの礫（岩塊）を含んでいます。基質である黒色泥岩には一定方向の割れ目があり、その方向が曲がりくねっている場所もあります。また、１２ｍ×２ｍの巨大なチャートの岩塊や、１３ m ×１０ｍで高さ４ . ５ｍほどの巨大な砂岩の岩塊も見られ、黒色泥岩が周りを埋めているようです。 地質図において、巨大岩塊を含む混在岩の露頭（×地点）は灰色（ Mmx ）の中にあって、灰色はメランジュからなる地層です。対岸にはチャートが分布します（次回、次々回に紹介します）。写真が四種類ありますが、上の写真は混在岩を南西からパノラマで撮ったもので、中上の写真は上の写真の中央部を撮ったものです。真中の写真は、上の写真（または中上の写真）に写っているコンベックスの左上を近づいて撮ったものです。黄色のスケールの左にある大小の礫は２個ともチャートで、大きい礫は８０ｃｍ×２７ｃｍ、上の小さい礫は２７ｃｍ×１３ｃｍです。中下の写真は、上の写真に写っている露頭の東にある １２ｍ×２ｍの巨大なチャートの岩塊を含む混在岩を南 東から撮ったものです。ハンマーの右上から左下にかけて見られる灰色のものがチャートの岩塊です。下の写真は、上の写真に写っている露頭から東へ１５ｍ強にある露頭を南西から撮ったものです。 １３ m ×１０ｍで高さ４ . ５ｍほどの砂岩の岩塊 です。ハンマーの下方には、黒色泥岩がブロック状の砂岩（レンズ状をしたものが多い）に入り込んでいるのが見られます。スケールとして置いてあるコンベックス、ハンマー、黄色の定規の長さはそれぞれ１ｍ、約２８ｃｍ、約２０ｃｍです。中上と真中、中下、下の写真は同じような写真が二枚並んでいますが、それぞれの写真の白丸または黒丸を、左の写真は左目で、右の写真は右目で見て、重ね合わせるようにすると立体的に見えます。（地質図はＨＰ「ジオランドぎふ」より　岐阜県博物館提供）                  ...

    国道１５６号を北進すると、美並町と八幡町の境界部はトンネル（名津佐トンネル）内で通り過ぎます。名津佐トンネルを抜けて、２００ｍ強進むと国道の左側に駐車スペースがあります。車を止め、徒歩で３０ｍほど戻ると河原へ下りる道があります。河原へ下り、上流方向へしばらく進むと、河床に黒っぽい露頭があります。 ここでは、混在岩と黒色の層状チャートが接している露頭が見られます。混在岩は、黒色泥岩の中に、おもに数ｃｍ～１０数ｃｍ径の暗灰色～黒色をしたチャートが入っています。基質となる黒色泥岩は、一定方向の割れ目が入っています。また、層状チャートは、黒色をした数ｃｍ～５ｃｍの厚さのチャート層に、暗灰色～黒色をした数ｍｍの厚さの泥岩層がはさまれています。混在岩と黒色チャートが接しているところでは、破砕されたチャートが見られる部分もあります。 この露頭の北北西方向に６ｍほど離れたところには、南北に２０ｍほど、東西に７ｍほどある黒色の層状チャートが露出しています。暗灰色～黒色をした１ｃｍ～８ｃｍの厚さのチャート層に、灰色をした数ｍｍ～１ｃｍの厚さの泥岩層をはさんでいます。黒色の層状チャート内のチャート層と泥岩層は、層の横方向に厚さの変化があります。特に、チャート層はレンズ状になっている部分があります。 写真が五種類ありますが、上の写真は混在岩と黒色チャートが接している露頭を西から撮ったもので、ハンマーのグリップより上は混在岩で、下はチャートです。中上の写真は、上の写真の中央部を同じく西から撮ったものです。真中の写真は、上の写真（または中上の写真）に写っているハンマーの右側の混在岩を近づいて撮ったものです。灰色の礫はチャートで、基質の部分は黒色の泥岩です。中下の写真は、上の写真に写っている露頭の北北西にある黒色の層状チャートを東からパノラマで撮ったものです。下の写真は、中下の写真の中央部を近づいて撮ったもので、ハンマーの位置は同じです。チャート層は層として一定の厚さではなく、断面はややレンズ状になっています。スケールとして置いてあるハンマー、黄色の定規の長さはそれぞれ約２８ｃｍ、約２０ｃｍです。中上と下の写真は同じような写真が二枚並んでいますが、それぞれの写真の白丸を、左の写真は左目で、右の写真は右目で見て、重ね合わせるようにすると立体的に見えます。（地質...

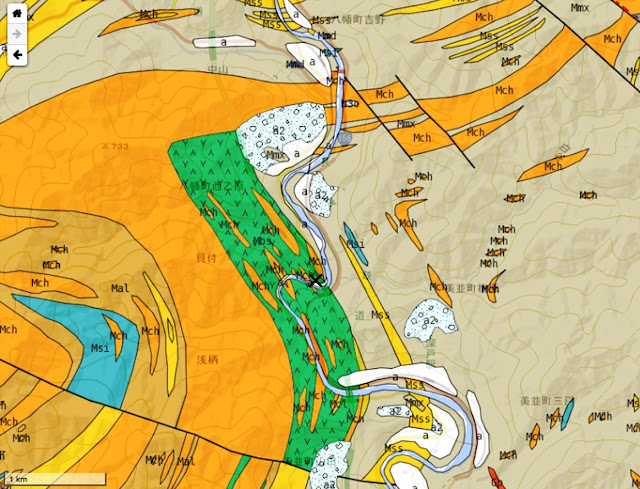

    前々回の「 長良川本流沿い露頭編その１１１」では、八幡町貝付－名津佐に架かっている高速道路の東と西の橋脚の間に露出しているチャートと玄武岩が混在している露頭を紹介しました。東側の橋脚の北へ５０ｍほどのところには、玄武岩質溶岩が露出しています。そして、その玄武岩質溶岩にはチャートの角礫が入っているのを確認することができます。チャートの角礫が入っているということは、玄武岩質溶岩が噴出する前にチャート層があり、そこを貫いて噴出したことを物語っています。ここの露頭では、緑灰色の玄武岩の中に、暗青灰色のチャートの角礫を含んでいます。 地質図において、チャートの角礫を含む玄武岩質溶岩の露頭（×地点）の付近には、緑色（ Mbs ）、オレンジ色（ Mch ）、灰色（ Mmx ）が分布しています。緑色はおもに玄武岩質火山岩類（緑色岩）からなる地層で、オレンジ色はおもにチャートからなる地層で、灰色はメランジュからなる地層です。写真が四種類ありますが、上の写真はチャートの角礫を含む玄武岩質溶岩の露頭を東からパノラマで撮ったもので、中上の写真は上の写真の中央部を撮ったものです。中下の写真は、上の写真（または中上の写真）に写っているハンマー付近を近づいて撮ったものです。ハンマー頭部の左上にある礫が１４ｃｍ×１４ｃｍのチャートで、見にくいですがその礫の左下にあるのが横３６ｃｍ×縦１８ｃｍのチャートの角礫（レンズ状）です。下の写真は、同じ露頭を南から撮ったものです。スケールとして置いてあるハンマー、黄色の定規の長さはそれぞれ約２８ｃｍ、約２０ｃｍです。中上と下の写真は同じような写真が二枚並んでいますが、それぞれの写真の黒丸または白丸を、左の写真は左目で、右の写真は右目で見て、重ね合わせるようにすると立体的に見えます。（地質図はＨＰ「ジオランドぎふ」より　岐阜県博物館提供） 　                             地質美濃・美濃地学minotigaku (google.com) 　　            　  美濃地学 - 地学の...

前回の 「長良川本流沿い露頭編その１１１」で紹介したチャートと玄武岩が混在している露頭の北東１５ｍほどところに、赤色（えんじ色）や緑色に近い色をした層状チャートの露頭が見られます。チャート層は、深海底で珪酸質（ガラス質）の殻をもった放散虫などの生物の遺骸がゆっくりと堆積したものです。そのため、チャート層は堆積した当時の海水の状態を記録しているようです。チャートにはさまざまな色のものがあります。 赤色（えんじ色）、褐色、緑色、淡緑灰色、淡青灰色、暗青灰色、白色、灰色、黒色などです。チャートは基本的には SiO 2 でできていますが、含まれている微量成分によって色がつくのです。赤色（えんじ色）は 酸化鉄（ Fe 2 O 3 ）によるもので、堆積当時の海水は酸素が豊富で酸化的環境であったことを示すと考えられています。また、黒色や緑色をしていれば逆に酸欠状態の還元的環境だったことを示すようです。ここの層状チャートは、ほぼ南北（走向）を軸として垂直近く（傾斜）に立った状態で露出しています。赤色層状チャートは数ｃｍ～１５ｃｍの厚さで、間にえんじ色の５ｍｍ～２ｃｍの厚さの泥岩層をはさんでいます。緑色に近い層状チャートは淡緑灰色～緑灰色をしていて、厚さが数ｃｍ～１０ｃｍのチャートの間に、淡緑灰色をした数ｍｍ～１ｃｍの厚さの泥岩層をはさんでいます。また、赤色層状チャートと緑色に近い層状チャートの間には、数ｃｍ～１７ｃｍ幅の淡緑灰色の泥岩と思われるものが入り込んでいます。赤色のチャートと緑色に近いチャートが繰り返して堆積している部分もあります。 地質図において、この層状チャートの露頭（×地点）は、緑色（ Mbs ）の中のオレンジ色（ Mch ）の中にあります。緑色はおもに玄武岩質火山岩からなる地層で、オレンジ色はおもにチャートからなる地層です。写真が四種類ありますが、上の写真は層状チャートを南東からパノラマで撮ったもので、中上の写真は上の写真の中央部を撮ったものです。中下の写真は、上の写真（または中上の写真）に写っているハンマー付近を近づいて撮ったものです。ハンマーの首部辺りに縦に延びて写っているのが、淡緑灰色の泥岩と思われるものです。下の写真は、中上の写真の露頭に上り、北から撮ったものです。スケールとして置いてあるハンマーの長さは約２８ｃｍです。中上と中下、下の写真は同じような写...

 　 一昨年の８月１９日「長良川沿いのチャート層その４」、１０月２６日 「長良川鉄道の車窓からみた岩石その１０」で紹介した玄武岩とチャート層が混在している露頭を再度紹介します。露頭の場所は、八幡町貝付の長良川沿いには高速道路の橋脚が東側と西側にありますが、その２基の橋脚の間です。前々回に紹介した「長良川本流沿い露頭編その１０９」の露頭では、チャートと玄武岩質溶岩の接している部分において、レンズ状や不定形をしたチャートや玄武岩質溶岩がお互いのところに入り込んでいる状況が見られました。この露頭では、チャートと玄武岩（肉眼観察では玄武岩質溶岩と言いきれないため、ここでは玄武岩と記載しておく）がマーブル状に混ざった状態が見られます。両方ともやわらかい時に接触して混ざったと考えられます。 地質図において、この露頭（×地点）は緑色（ Mbs ）とオレンジ色（ Mch ）の間にあります。緑色はおもに玄武岩質火山岩類からなる地層で、オレンジ色はおもにチャートからなる地層です。写真が五種類ありますが、上の写真はチャートと玄武岩が混在している露頭を南からパノラマで撮ったものです。中上の写真は上の写真の中央少し左を撮ったもので、真中の写真は上の写真（または中上の写真）に写っているハンマー付近を近づいて撮ったものです。エンジ色、および白っぽい色のものがチャートで、緑灰色のものが玄武岩です。中下の写真は、上の写真（または中上の写真）のハンマーの左を近づいて南西から撮ったものです。黄色いスケールの右斜め上に写っている淡褐色のものは、詳しく調べてはいませんが、ドロマイト（ドロストーン）だと思います。下の写真は、中上の写真の露頭を南西から撮りました。スケールとして置いてあるハンマー、黄色の定規の長さはそれぞれ約２８ｃｍ、約２０ｃｍです。中上と中下、下の写真は同じような写真が二枚並んでいますが、それぞれの写真の黒丸または白丸を、左の写真は左目で、右の写真は右目で見て、重ね合わせるようにすると立体的に見えます。（地質図はＨＰ「ジオランドぎふ」より　岐阜県博物館提供）  　　　　　　　　　　　　 地質美濃・美濃地学minotigaku (google.com) 　　            　  美濃地学 - 地学...

   「 長良川本流沿い露頭編その９８、９９、１０５」で、ドロストーン（苦灰岩）をはさむ層状チャートや、チャートとドロストーンが繰り返して積み重なる岩石（チャート - ドロストーン互層）を紹介しました。八幡町貝付の高速道橋脚（西側）の近くでも、チャートとドロストーンの互層が見られます。ドロストーンはドロマイト（ CaMg(CO 3 ) 2 ）からなる岩石で、ドロマイトは石灰岩を構成している CaCO ３ 中のカルシウム分が海水中でマグネシウムに置き換わったものと考えられています。以前も書きましたが、チャートと石灰岩、ドロストーンは形成条件がまったく違う（チャートは深い海で形成、石灰岩・ドロストーンは浅い海で形成）ため、チャートとドロストーン、チャートと石灰岩が互層しているように見える産状の形成過程は正確にはわかっていないようです。 ここのチャート - ドロストーン互層の露頭は、淡褐灰色をした１０ｃｍ～３５ｃｍの厚さのドロストーンと、淡青灰色～淡灰色をした数ｃｍ～１５ｃｍの厚さのチャートが交互に堆積しています。ドロストーンとチャートの境界は明瞭です。 「 長良川本流沿い露頭編その９８、９９、１０５」と比べると、ドロストーンは厚く、平行に層が続いています。また、チャート層の中に細長くドロマイトが入る部分も見られます。 地質図において、このチャート - ドロストーン互層の露頭（×地点）は緑色（ Mbs ）の玄武岩質岩石からなる地層の中にあります。周辺には、オレンジ色（ Mch ）のおもにチャートからなる地層が点在していますので、それと同様のものが露出していると思われます。写真が五種類ありますが、上の写真はチャート - ドロマイト互層の露頭を東からパノラマで撮ったもので、中上の写真は上の写真の中央少し右側を撮ったものです。白っぽいのがチャートで、淡褐灰色のものがドロストーンです。真中の写真は、中上の写真と同じ場所を撮ったものです。中下の写真は、中上の写真に写っているハンマーの左下に記入してある「チャート」の左付近を近づいて撮ったものです。中央のチャート層（淡青灰色）に、５ｍｍほどの細長レンズ状の淡褐灰色のドロストーンが入っているのもわかります。下の写真は、同じ露頭の他の場所を北から撮ったもので、ここでもチャートとドロストーンが交互に積み重なっている...

地質図によると、 八幡町浅柄～貝付の長良川沿いの両岸には、玄武岩質溶岩などの玄武岩質火山岩類（緑色（ Mbs ））が広く分布し、その中にチャート（オレンジ色（ Mch ））の巨大な岩塊が分布しています。八幡町貝付にある高速道の橋脚（西側）西方１００ｍほどのところには、チャートと玄武岩質溶岩が接している露頭が見られます。玄武岩質溶岩は火山島のように海洋における噴出物で、チャートは海洋底に堆積した微生物の遺骸が固まった岩石です。この露頭では、暗青灰色～淡灰色をしたチャート層と灰色をした玄武岩質溶岩が接しているのですが、接している近くではチャートがレンズ状で玄武岩質溶岩の中に入ったり、玄武岩質溶岩がチャートの中にレンズ状や不定形で入ったりしています。 写真が五種類ありますが、上の写真はチャートと玄武岩質溶岩が接触している露頭を北東からパノラマで撮ったもので、中上の写真は上の写真の中央部を同じく北東から撮ったものです。下方が玄武岩質溶岩で、上方がチャートです。境界部には、レンズ状や不定形をしたチャートと玄武岩質溶岩が見えます。真中の写真は、上の写真に写っているハンマーの左に記述してある「玄武岩質溶岩」の矢印の先端付近を近づいて撮ったもので、チャートと玄武岩質溶岩の境界部の一部です。中央上の淡褐灰色の楕円形（レンズ状）のものが玄武岩質溶岩です。中下の写真は、中上の写真の露頭を北から撮ったものです。下の写真は、玄武岩質溶岩を接写したもので、写真の縦は３ . ５ｃｍです。スケールとして置いてあるハンマー、黄色の定規の長さはそれぞれ約２８ｃｍ、約２０ｃｍです。中上と下の写真は同じような写真が二枚並んでいますが、それぞれの写真の黒丸または白丸を、左の写真は左目で、右の写真は右目で見て、重ね合わせるようにすると立体的に見えます。（地質図はＨＰ「ジオランドぎふ」より　岐阜県博物館提供） 　　　　　　　　　　　  地質美濃・美濃地学minotigaku (google.com) 　　            　  美濃地学 - 地学のおもしろさを、美濃から (minotigaku.com)

    前回の 「長良川本流沿い露頭編その１０７」で紹介した枕状溶岩（玄武岩質溶岩）の露頭から東へ４０ｍほどのところに、層状チャート中に黒色のチャート層（または黒色の珪質泥岩層）が縞状に入っている露頭が見られます。層状チャートは、淡緑灰色～青灰色をした数ｃｍ～１０ｃｍ厚のチャート層の間に、数ｍｍ厚の薄い泥岩層がはさまっています。はさまっている泥岩層は灰色と思われますが、酸化のため褐灰色になっている部分が多いです。一方、黒色チャート層は５ｃｍ～２０ｃｍの厚さで、間に灰色をした数ｍｍの厚さの泥岩層をはさんでいるものもあります 以前も書きましたが、チャートには、白色、灰色、黒色、赤褐色、うすい緑色などいろいろな色のものがありますが、 この色の変化は、チャートが堆積した海洋環境の変化を表していると考えられています。特に、暗灰色や黒色のチャートは還元状態で堆積し、硫化鉄（主に黄鉄鉱）や炭素化合物などの酸素の乏しい場所でできた物質を含んでいるようです。 地質図において、この露頭（×地点）の周辺は緑色（ Mbs ）の中にオレンジ色（ Mch ）のブロック状のものが不連続に分布している場所です。×地点は、その不連続に分布しているオレンジ色の中にあります。緑色はおもに玄武岩質火山岩類からなる地層で、オレンジ色はおもにチャートからなる地層です。写真が四種類ありますが、上の写真は層状チャート中の黒色チャートの露頭を南東からパノラマで撮ったもので、中上の写真は上の写真の中央部を同じく南東から撮ったものです。写真では灰色に見える層状チャートに、縞模様の黒色チャートが入っているのがわかります。黒色チャート層は、見かけ上一つの層のものもありますが、間に灰色の薄い泥岩層をはさんで２～３つの層が重なっているものもあります。中下の写真は同じ露頭の中で、黒色チャート層が層状チャート中に入っているのがわかりやすい部分を東から撮ったものです。下の写真は、中下の写真に写っているハンマーの上部付近を近づいて撮ったものです。スケールとして置いてあるハンマー、黄色の定規の長さはそれぞれ約２８ｃｍ、約２０ｃｍです。中上と中下の写真は同じような写真が二枚並んでいますが、それぞれの写真の白丸を、左の写真は左目で、右の写真は右目で見て、重ね合わせるようにすると立体的に見えます。（地質図はＨＰ「ジオ...

    八幡町浅柄～貝付の長良川沿いの両岸には、玄武岩質溶岩が分布していて、何ヶ所かで枕状溶岩が見られます。「長良川本流沿い露頭編その９６、１００、１０２」で枕状溶岩を紹介しましたが、今回も枕状溶岩を紹介します。枕状溶岩は以下のようにして形成されます。玄武岩質溶岩などの粘性の低いマグマが海底で噴出したり、噴出した後海水にふれたりしたときに、海水にふれた部分は急冷して固い殻ができます。一方、内部はまだ熱く溶けたままなので、殻を破って外へ出ます。すると、また海水にふれ、外側に固い殻ができます。…ということを繰り返します。その結果、西洋枕の形をした溶岩がいくつも積み重なったものが形成されます。 長良川右岸の県道６１号 大和美並線 を北上し、郡上市美並町から八幡町に入ったすぐの集落が浅柄地区ですが、そこを通り過ぎ次の集落（貝付地区）まで進みます。高速道路の橋梁の下を通りますが、その東側の橋梁を通り過ぎてすぐのところ（１０ｍほど）から、長良川の河原に下りる道があります。車を止め、坂道を進み、河原へ下ります。下流側に進み、高速道西側の橋脚から西北西へ２００ｍ弱のところに、写真のような枕状溶岩が見られる露頭があります。枕状溶岩は平面的には多くが楕円形に近く、長径は２０ｃｍ～５０ｃｍのものが多いです。また、ここの玄武岩質溶岩（枕状溶岩を含む）は、暗灰色を示す他に淡褐灰色の部分が多くありますが、酸化によって変色したものと考えられます。 地質図において、この枕状溶岩が見られる露頭（×地点）の周辺は、緑色（ Mbs ）の中にオレンジ色（ Mch ）が細長くところどころに分布しています。×地点は、緑色の中にあります。緑色はおもに玄武岩質火山岩類からなる地層で、オレンジ色はおもにチャートからなる地層です。写真が五種類ありますが、上の写真は枕状溶岩の露頭の一つを北西からパノラマで撮ったもので、中上の写真は上の写真の中央下部を撮ったものです。真中の写真は、上の写真（または中上の写真）のハンマーの下方にある枕状溶岩を近づいて撮ったものです。楕円形に近い３つのものが枕状溶岩です。中下の写真は、中上の写真の露頭の北にある露頭を南西から撮ったものです。上の写真の左側に写っている露頭と同じです。下の写真は、中上の写真に写っている露頭から南東へ６ｍほどのところにある露頭を南東から撮...
